Lab 001 Konfigurasi jaringan Statis dan Dinamis

Assalamualaikum.Wr.wb

Pada kesempatan kali ini saya akan membahas tentang bagaimana cara untuk mengkonfigurasi jaringan statais atupun jaringan dinamis dalam satu router. Apa yang dimaksud dengan ip statis dan ip dinamis?

• IP Statis adalah IP yang diisi sendiri atau ditetapkan sendiri seceara manual dan tidak akan berubah-ubah.
• IP Dinamis adalah IP yang tidak tetap atau bisa berubah ubah otomatis, IP dinamis ini didapatkan dari router menggunakan DHCP Server.

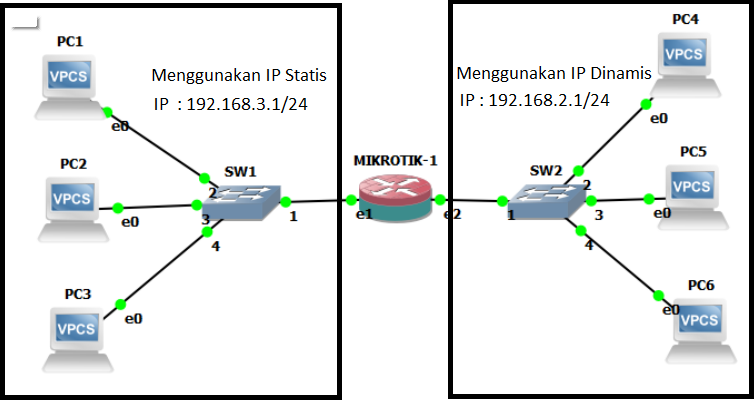

Contoh desain jaringan :

 Perintah :

• 1 Router terhubung dengan dua jaringan
• Ether 1 menggunakan IP Address Statis
• Ether 2 menggunakan IP Address Dinamis

• Konfigurasi Jaringan IP Dinamis

Buka Winbox > Pilih MAC Address > Connect

Mengatur Ip Address untuk menambahkan IP Dinamis pada ether 2. IP > Address > (+) > Isi Ip Address untuk ether 2 "192.168.2.1/24" > Interface "ether 2" > Apply > OK

Mengatur Ip Address DHCP Server agar client dapat mendapatkan alamat IP secara otomatis. IP > DHCP Server > DHCP Setup > Pilih "Ether2" > Next





Tahap Konfigurasi IP Dinamis atau DHCP Server telah selesai. selanjutnya yaitu tahap pengujian, Buka Control Panel > Network and Internet > Network and Sharing Center > Change Adapter Setting > Local Area Connection > IPv4 > Poperties > Pilih "Obtain an IP address automatically" > Ok


Lihat IP Client apakah telah mendapatkan alamat IP secara otomatis, Klik Local Area Connection > Details.


Client sudah mendapatkan alamat IP secara otomatis. Tahap selanjutnya pengujian Ping apakah client dapat terhubung ke client lainnya atau ke mikrotik. cmd > Ping IP Mikrotik "192.168.2.1" > Ping IP Client Lainnya "192.168.2.252"


• Konfigurasi Jaringan IP Statis

Mengatur Ip Address untuk menambahkan IP Static pada ether 1. IP > Address > (+) > Isi Ip Address untuk ether 1 "192.168.3.1/24" > Interface "ether 1" > Apply > OK

Mengatur Ip Address untuk menambahkan IP Static agar client dapat diatur dengan IP Statis pada ether 1. IP > DHCP Client > (+) > Isi interfaces "Ether 1" > OK

 Tahap selanjutnya yaitu menambahkan alamat IP pada komputer client. Buka Control Panel > Network and Internet > Network and Sharing Center > Change Adapter Setting > Local Area Connection > IPv4 > Poperties > Isi IP address "192.168.3.2" > Isi Subnetmask "255.255.255.0" menggunakan prefix /24 > Isi Default Getheway "192.168.3.1 > OK

 Tahap selanjutnya pengujian Ping apakah client dapat terhubung ke client lainnya atau ke mikrotik. cmd > Ping IP Mikrotik "192.168.3.1" > Ping IP Client Lainnya "192.168.3.3".

Sekian dari contoh dari konfigurasi jaringan statis dan dinamis dalam 1 router semoga bermanfaat dan semoga pembaca dapat mempraktikannya.
Wassalamualikum Wr.Wb
